Galvanski razdvojena kompozitna video distribucija se koristi za prenos analognog video
signala u oblastima video produkcije gde je neophodno galvansko razdvajanje. Osnovna osobina mu je stalni nivo
signala i nepromenljiva izlazna otpornost. Zbog čestih dugih puteva kablova, i različitih napona uzemljenja potrebno je galvansko razdvajanje i kablovska kompenzacija koja omogućava određenu korekciju i podešavanje izlaznog signala i njeno prilagođenje potrebnim
standardima signala TV slike.

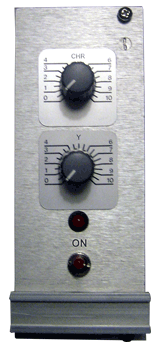

Za razliku od drugih sličnih uređaja, AE-VDAGC22DCRM se odlikuje specijalno konstruisanim DC restorerom kojim
automatski održava DC nivo crnog na izlazu čak i kada nema prisustva signala na ulazu. Uređaj je predviđen za rad u
profesionalnom okruženju u slučajevima potrebe veće bezbednosti osoblja zbog pojave većih naponskih razlika između
uzemljenja ulaza i izlaza.
Ovaj modul je predviđen za ugradnju u rekovsku jedinicu 3RU.
Tehničke karakteristike
Ulaz: 1 Vpp/ 75Ω Izlaz: 1Vpp/ 75Ω Propusni opseg: 25Hz - 10MHz +/-0dB Kablovska kompenzacija: do 400m (RG59) Maksimalna naponska razlika: 500Veff Izolacioni otpor: 100MΩ Održavanje DC nivoa crnog: 0V +/- 3mV (automatsko) Mrežni osigurači: 0.2AT Napajanje: 220V / 7VA Priključci: konektor31p (DIN41617)
Predviđena za profesionalnu upotrebu Dimenzije modula: 100 x 160mm
Na ploči su mrežni osigurači Vicman 0.2AT
Opcije
- Ulazni RF filter
- Izlazni RF filter
Tehnički opis
Solucije - aplikacije primene
- Video produkcija
- Medicinski aparati
- Projektori
- Koncertni i sportski prenosi
- Reportažna kola
