AE-VDAGC22DCR - Galvanski razdvojena kompozitna video distribucija sa kompenzacijom
Opis uređaja
Tehničke karakteristike
Opcije
Tehnički opis
Solucije - aplikacije
Izgled uređaja
Prodaja

Opis uređaja
Galvanski razdvojena kompozitna video distribucija se koristi za prenos analognog video signala u oblastima video produkcije gde je neophodno galvansko razdvajanje. Osnovna osobina mu je stalni nivo signala i nepromenljiva izlazna otpornost. Zbog čestih dugih puteva kablova, i različitih napona uzemljenja potrebno je galvansko razdvajanje i kablovska kompenzacija, koja omogućava određenu korekciju i podešavanje izlaznog signala i njeno prilagođenje portebnim standardima signala TV slike.

Za razliku od drugih sličnih uređaja, AE-VDAGC22DCR se odlikuje specijalno konstruisanim DC restorerom kojim automatski održava DC nivo crnog na izlazu čak i kada nema prisustva signala na ulazu. Uređaj je predviđen za rad u profesionalnom okruženju u slučajevima potrebe veće bezbednosti osoblja zbog pojave većih naponskih razlika između uzemljenja ulaza i izlaza.
Tehničke karakteristike
Ulaz: 1 Vpp/ 75Ω
Izlaz: 1Vpp/ 75Ω
Propusni opseg: 25Hz - 10MHz +/-0dB
Kablovska kompenzacija: do 400m (RG59)
Maksimalna naponska razlika: 500Veff
Izolacioni otpor: 100MΩ
Održavanje DC nivoa crnog: 0V +/- 3mV (automatsko)
Napajanje: 220V / 7VA
Mrežni osigurači: 0.2AT
Ulazni priključci: 1x BNC
Izlazni priključci: 1x BNC
Kućište: aluminijumsko ili plastično
Predviđena za profesionalnu upotrebu
Dimenzije kutije: 200 x 140 x 60mm
Opcije
- Ulazni RF filter
- Izlazni RF filter
- CHINCH priključci
Tehnički opis

Solucije - aplikacije primene
- Video produkcija
- Medicinski aparati
- Projektori
- Koncertni i sportski prenosi

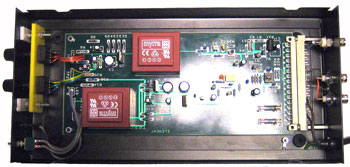

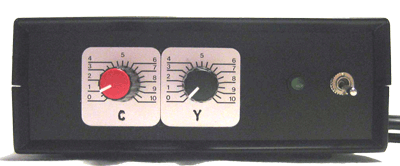

Izgled uređaja
