AE-CVDA 16/DCRM - Video distribucija 1/16, kompozitna, modul
Opis uređaja
Tehničke karakteristike
Opcije
Tehnički opis
Solucije - aplikacije
Izgled uređaja
Prodaja

Opis uređaja
Kompozitna video distribucija se koristi za prenos analognog video signala u svim oblastima video produkcije. Često nam je potrebno da neki signal višestruko umnožimo jer postojeći uređaj izvornog signala nema dovoljan broj izlaza, stoga, koristimo ovakve distribucije. Osnovna osobina im je stalni nivo signala i nepromenljiva izlazna otpornost. Zbog čestih dugih puteva kablova, ponekad je potrebno ostvariti kablovsku kompenzaciju, koja omogućava određenu korekciju i podešavanje izlaznog signala i njenom prilagođenju portebnim standardima TV slike.

Za razliku od drugih sličnih uređaja, AE-CVDA16/DCR se odlikuje specijalno konstruisanim DC restorerom koji automatski održava DC nivo crnog na izlazu čak i kada nema prisustva signala na ulazu. Uređaj je predviđen za rad u profesionalnom okruženju.

Ovaj modul je predviđen za ugradnju u rekovsku jedinicu 1RU (2 komada)i 3RU (8 komada).
Tehničke karakteristike
Ulaz: 1 Vpp/ 75Ω, LOOP TROUGH
Izlaz: 16x 1Vpp/ 75Ω (max. 5Vpp)
Propusni opseg: 25Hz - 60MHz +/-0dB
Kablovska kompenzacija: do 200m
Održavanje DC nivoa crnog: 0V +/- 3mV (automatsko)
Nezavisno podešavanje nivoa Y i C signala.
Napajanje: +/- 6V=
Priključak: konektor 31p (DIN41617)
Predviđena za profesionalnu upotrebu
Dimenzije modula: 100 x 120 x 25mm
Opcije
Nema
Tehnički opis

Solucije - aplikacije primene
- Studijska Video Referentna distribucija
- Video produkcija
- Medicinski aparati

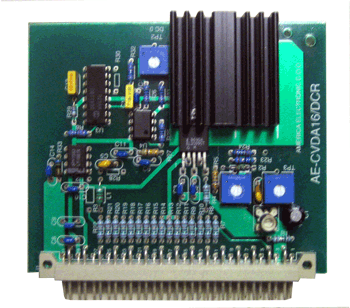

Izgled uređaja
